Riduttore di pressione regolabile con manopola 1″ RBM

Riduttore di pressione regolabile, funzionamento a membrana, con manopola di taratura RBM. Con cartuccia interna ispezionabile e facilmente intercambiabile, completa di filtro estraibile. Idoneo per il convogliamento di acqua. Misura 1″.

Caratteristiche

• Corpo in ottone antidezincificazione (CR).
• Tenute in elastomero.
• Attacchi filettati MM UNI-EN-ISO 228 a bocchettone.
• Attacco portamanometro F 1/4″.
• Pressione nominale 25 bar (acqua fredda 40 °C) / 16 bar (acqua calda 80 °C) *
• Pressione a monte max 25 bar (acqua fredda 40 °C) / 16 bar (acqua calda 80 °C)
• Pressione a valle regolabile 0,8 ÷ 7 Bar
• Temperatura di esercizio max 80 °C
• Grado di filtrazione 800 μm
• Pretaratura di fabbrica 3 Bar
• Pretarato.
• Cartuccia sostituibile. Vedi listino ricambi.

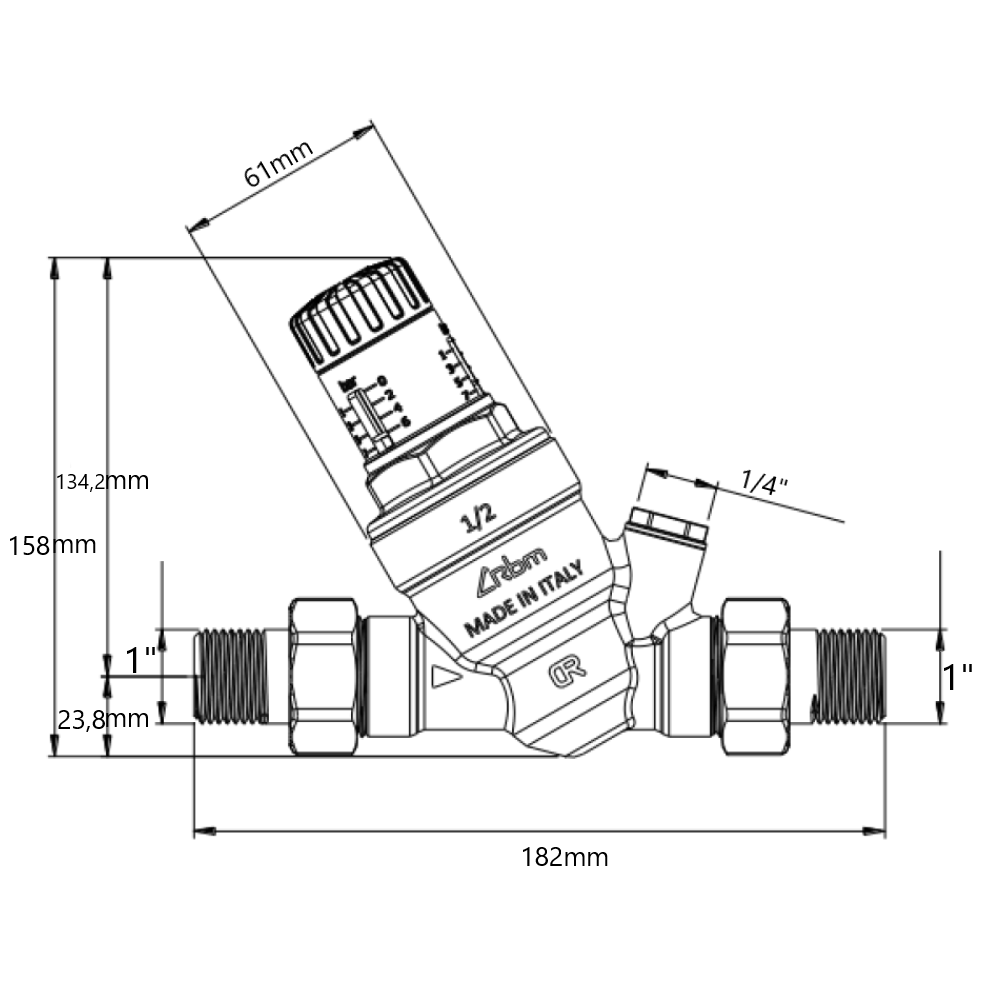

• Ingombri ridotti.
• Completo di manopola di taratura.

Descrizione

I riduttori di pressione RBM serie RinoxPlus M sono riduttori di pressione a membrana con cartuccia interna ispezionabile e facilmente intercambiabile completo di filtro estraibile. La cartuccia è a sede compensata: variazioni della pressione a monte non influenzano la regolazione della pressione a valle. Il riduttore RinoxPlusSmart M in aggiunta è dotato di una manopola graduata per effettuare la taratura, senza l’ausilio di manometro e attrezzi.

Lo scopo

Lo scopo principale dei riduttori di pressione RinoxPlus M e RinoxPlusSmart M è di ridurre la pressione del fluido a valori ottimali di funzionamento, costantemente al di sotto dei massimi ammissibili onde non danneggiare le utenze poste a valle del riduttore.

L’impiego

RinoxPlus M e RinoxPlusSmart M sono organi di regolazione e non di sicurezza. Per tale compito, fornire il sistema con gli appositi organi di sicurezza. Sono particolarmente indicati per essere utilizzati negli impianti idrotermosanitari. In particolar modo, sono indicati per la riduzione finale della pressione all’utenza.

La scelta

RinoxPlus M e RinoxPlusSmart M sono indicati per essere utilizzati in impianti idrotermosanitari la cui pressione a monte non sia superiore a 16 bar. Il riduttore di pressione è pretarato in fabbrica con un valore di pressione di regolazione d’uscita: P = 3 bar (300 KPa). La scelta corretta del numero di riduttori di pressione necessari per ottenere la riduzione di pressione, è importante per evitare fenomeni di cavitazione. Tali fenomeni, infatti, creano un’eccessiva rumorosità nel riduttore con conseguenti fastidi per le utenze e possibili danneggiamenti del riduttore stesso. Per questo motivo, si rimanda alla sezione dedicata all’interno della scheda tecnica per la scelta ottimale del numero di riduttori in funzione del salto di pressione da ottenere.
